Ячейка MFE/M

Арт. ТВГИ 469535.149
Ячейка MFE предназначена для организации обмена информацией c аппаратурой абонента по четырем каналам Fast Ethernet.

Информация
Характеристики
Состав

Ячейка MFEпредставляет собой ячейку в конструктиве РМС, устанавливаемую в модуль с помощью соединителя мезонина РМС и имеющая 4 канала Fast Ethernet.

Ячейка MFE/М позволяет одновременно работать с 4 сетевыми каналами. Со стороны PCI модуль поддерживает DMA-режим (размер транзакций 32 байта при работе с пакетами и 8 байт при работе с дескрипторами пакетов). Доступ к внутренним регистрам осуществляется размером не более слова.

Основные технические характеристики:

Ячейка MFE имеет следующие разъемы:

  • соединитель мезонина PMC;
  • соединитель для подключения внешних устройств, состоящий из 4 стандартных разъемов RJ-45.

Ячейка MFE использует следующие источники частоты синхронизации:

  • 33 МГц, сигнал синхронизации с шины PCI;
  • 4 кварцевых генератора по 25 МГц, установленных в ячейке, по одному на каждый из каналов.

Поддерживаемые режимы работы для каждого из каналов:

  • 10 Мбит/с, полудуплексный (Half Duplex);
  • 10 Мбит/с, дуплексный (Full Duplex);
  • 100 Мбит/с, полудуплексный (Half Duplex);
  • 100 Мбит/с, дуплексный (Full Duplex).

Переключения между режимами происходит в автоматическом режиме, в зависимости от возможностей сети, в которую подключена ячейка MFE/М.

Основной компонент MFE – это сетевой контроллер, который содержит 4 независимых сетевых канала Fast Ethernet. Контроллер реализован на ПЛИС EP2C20F484C8 фирмы Altera.

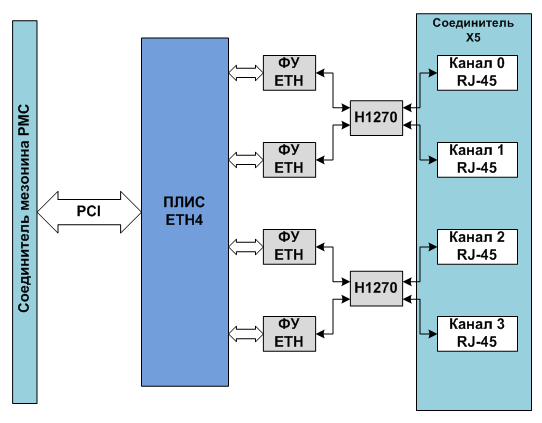

Блок схема MFE/М:

Блок схема MFE/М

ПЛИС ETH4 – сетевой контроллер;

ФУ ETH – микросхемы физического уровня Ethernet;

H1270 – модуль трансформаторный Н1270.
